電動截止閥閥門首頁 > 產品展示 > 截止閥 > 電動截止閥 >

產品名稱：電動截止閥j941h-16c dn350（型號說明書）[ 2023-10-11 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸

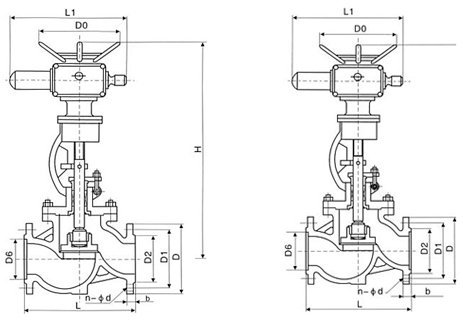

  • 結構圖片

  • 一、電動截止閥j941h-16c dn350（型號說明書）

    上海湖泉閥門集團有限公司電動截止閥 j941h-16c由截止閥與Z型多回轉電動執行器組成,有開關型、調節型兩種,采用電動執行器控制，不需人力操作，節省人力資源。同時，該產品的設計經過精心優化，具有優良的密封性能，有效防止介質泄漏，確保生產過程中的環境安全。該產品適用于公稱壓力PN1.6～16MPa,工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。

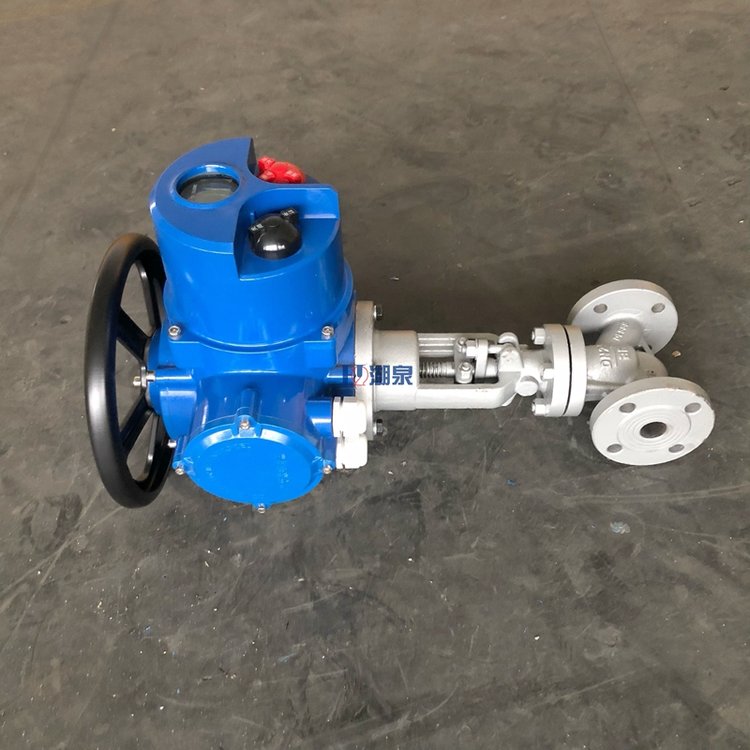

    電動截止閥

    二、電動截止閥j941h-16c dn350（型號說明書）執行標準

    公稱壓力PN（MPa） Noninal Pressure

    1.6

    2.5

    4.0

    6.4

    10.0

    16.0

    殼體強度試驗 Shell strength test

    2.4

    3.75

    6.0

    9.6

    15

    24

    上密封試驗 Back seal test

    1.76

    2.75

    4.4

    7.04

    11

    17.6

    密封試驗 Sealtest（Mpa）

    1.76

    2.75

    4.4

    7.04

    11

    17.6

    三、電動截止閥j941h-16c dn350適用范圍

    產品類型

    Product type

    使用介質

    Suitable medium

    適用溫度（℃）

    Working temperature

    J41H/Y -C型

    J941H/Y -C型

    水、蒸氣、油品

    Water，steam，

    Oil goods

    ≤425



    J41H/Y -P型

    J941H/Y -P型

    硝酸類

    Nitric acid

    ≤200

    J41H/Y -R型

    J941H/Y -R型

    醋酸類

    Acetic acid

    ≤200



    J41H/Y -I型

    J941H/Y -I型

    水、蒸氣、油品

    Water，steam，

    Oil goods

    ≤550

    四、 電動截止閥j941h-16c dn350主要零部件材料

    產品類型

    Product tupe

    classifcation

    零 件 名 稱Part name

    閥體、閥蓋

    Body，Bonnet

    閥桿

    Valve stem

    閥瓣

    Disc

    密封面

    Sealing face

    閥桿螺母

    Yoke nut

    填料

    Packing

    緊固件

    Fastener

    手輪

    Handwheel

         H

    J41  -C型

         Y

           H

    J941  -C型

           Y

    25.WCB

    鉻不銹鋼

    Cr.Stainles

    Steel

    2Cr13

    25

    H：不銹鋼

    Y：鉆基硬質合金鋼

    H：Stainless steel

    Y：Co-based carbide

    alloy steel

    ZQA19-4

    鋁青銅

    Albronze

    柔性石墨

    Flexible

    graphite

    優質碳鋼

    High-grade

    carbon steel

    可鍛鑄鋼

    Forgeable

    cast-ironl

         H

    J41  -P型

         Y

           H

    J941  -P型

           Y

    鉻鎳鈦鋼

    Cr.Ni.Ti.steel

    鉻鎳鈦鋼

    Cr.Ni.Ti.steel

    鉻鎳鈦鋼

    Cr.Ni.Ti.steel

    鉻鎳鈦鋼

    Cr.Ni.Ti.steel

    ZQA19-4

    鋁青銅

    Albronze

    柔性石墨

    Flexible

    graphite

    不銹鋼

    Stainess steel

    可鍛鑄鋼

    Forgeable

    cast-ironl

         H

    J41  -R型

         Y

           H

    J941  -R型

           Y

    鉻鎳鉬鈦鋼

    Cr.Ni.Mo.Ti

    steel

    鉻鎳鉬鈦鋼

    Cr.Ni.Mo.Ti

    steel

    鉻鎳鉬鈦鋼

    Cr.Ni.Mo.Ti

    steel

    鉻鎳鉬鈦鋼

    Cr.Ni.Mo.Ti

    steel

    ZQA19-4

    鋁青銅

    Albronze

    柔性石墨

    Flexible

    graphite

    不銹鋼

    Stainess steel

    可鍛鑄鋼

    Forgeable

    cast-ironl

         H

    J41  -I型

         Y

           H

    J941  -I型

           Y

    鉻鉬鋼

    Cr.Mo.steel

    鉻鉬鋼

    Cr.Mo.steel

    合金鋼

    Alloy steel

    鉆基硬質合金鋼

    Co-based carbide

    alloy steel

    ZQA19-4

    鋁青銅

    Albronze

    柔性石墨

    Flexible

    graphite

    合金鋼

    All steel

    可鍛鑄鋼

    Forgeable

    cast-ironl
